№52. Одноэтажный каркасный дом 8х9

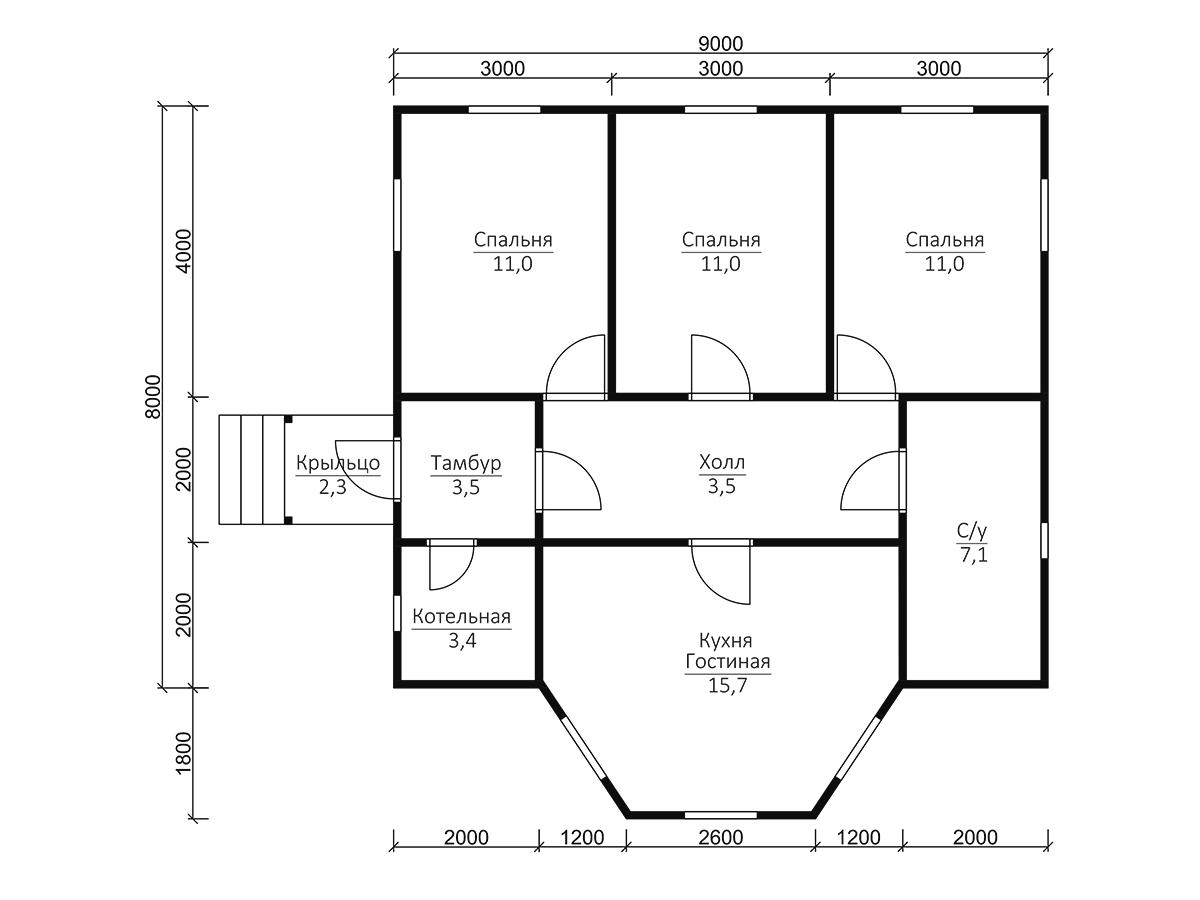

Концептуальные и объёмно-планировочные решения проекта каркасного дома №52 с эркером

Разработка проекта №52, представляющего собой каркасник габаритными размерами 8х9 метров, базировалась на принципах функционального зонирования, регламентированных СП 55.13330.2016 «Дома жилые одноквартирные». Актуализированная редакция СНиП 31-02-2001 устанавливает требования к составу помещений и их взаимосвязи, что нашло отражение в планировке данного домокомплекта. Наличие эркера, выступающего за плоскость фасада, не только увеличивает полезную площадь, но и обогащает объёмно-пространственную структуру, позволяя организовать дополнительное естественное освещение обеденной зоны или гостиной, что соответствует современным тенденциям формирования комфортной жилой среды. Эскизные решения предусматривают рациональное разделение на дневную и ночную зоны, обеспечивая необходимый уровень изоляции для частного домовладения.

При проектировании несущей системы каркасного домика учитывались требования по обеспечению пространственной жесткости и геометрической неизменяемости, изложенные в СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции». Каркасная технология, реализуемая в данном проекте, предполагает совместную работу стоек, балок перекрытий и ферм крыши, образующих единую силовую ячейку. Особое внимание уделено узлу примыкания эркера к основному объёму, где возникают концентрации напряжений от вертикальных и ветровых нагрузок. Расчётная схема здания верифицирована с учетом положений СП 20.13330.2016 «Нагрузки и воздействия», включая снеговые нагрузки для III снегового района, характерного для Рязанской области, и ветровое давление.

Проектные решения для данного дачного домика разработаны с учетом возможности его эксплуатации как в качестве сезонного жилья, так и для постоянного проживания после проведения соответствующих теплотехнических мероприятий. При разработке чертежей и схем монтажа использовались принципы унификации деталей, что позволяет минимизировать количество типоразмеров пиломатериалов. Это снижает трудоемкость изготовления конструкций в заводских условиях и упрощает сборку на строительной площадке силами бригады плотников. Типовые планировки адаптированы под использование стандартных домокомплектов, поставляемых с предприятия.

Особенностью проекта №52 является интеграция эркера в общую конструкцию каркаса, что исключает образование мостиков холода при правильном устройстве термоизоляционного контура. В альбоме чертежей детально проработаны места сопряжения кровельных плоскостей над эркером, что особенно важно для обеспечения герметичности и долговечности кровли. Применение вальмовой или двускатной крыши в модификациях проекта позволяет адаптировать архитектурный облик здания под предпочтения заказчика, сохраняя при этом несущую способность стропильной системы. Многие ищут именно такие нестандартные, но практичные решения для загородных участков.

Конструктивные узлы и материальное исполнение каркасно-щитовой системы

Основой несущего остова проекта №52 служит пространственный каркас, выполненный из пиломатериалов хвойных пород, преимущественно сосны и ели, соответствующих требованиям ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия». Для несущих элементов — стоек, балок и стропил — используется древесина первого или второго сорта с нормированной влажностью, как того требует СП 64.13330.2017. Заводское изготовление деталей конструктора позволяет контролировать геометрические параметры каждого элемента, что критически важно для точной сборки «под ключ». Применение калиброванного пиломатериала по ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» обеспечивает плотное прилегание сопрягаемых деталей в узлах.

Щитовое заполнение каркасника представляет собой многослойную конструкцию, в которой сочетаются несущие, теплоизоляционные и ветрозащитные функции. Внутренняя обшивка, как правило, выполняется из листовых материалов, обеспечивающих дополнительную жесткость стен на сдвиг. В качестве утеплителя применяются негорючие или слабогорючие материалы на основе базальтового волокна или каменной ваты, чья толщина подбирается согласно теплотехническому расчету в соответствии с СП 50.13330.2024 «Тепловая защита зданий» для обеспечения комфортных условий в зимний период. Пароизоляция внутреннего контура и ветрозащитная мембрана с внешней стороны утеплителя являются обязательными элементами пирога, предотвращающими увлажнение древесины и потерю тепла.

Устройство перекрытий и стропильной системы выполняется с использованием деревянных балок, работающих на изгиб. Расчёт прогибов и несущей способности ведется по второй и первой группам предельных состояний, что гарантирует отсутствие сверхнормативных деформаций при эксплуатации. Особое внимание уделяется креплению элементов в узлах: используются механические связи на болтах, шпильках и саморезах, а также металлические зубчатые пластины и перфорированные кронштейны, отвечающие требованиям ГОСТ 30974-2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий». Все металлические закладные детали проходят антикоррозионную обработку.

Производство домокомплекта на собственных мощностях компании позволяет строго соблюдать геометрию и качество обработки всех элементов. Точный раскрой и маркировка деталей, поставляемых на объект, существенно ускоряют монтаж и исключают подгонку «по месту», что характерно для кустарного строительства. Расчет себестоимости такого каркасного дома включает оптимизацию раскроя материалов, что снижает количество отходов и влияет на итоговые расценки для заказчика. Применение заводских технологий также гарантирует стабильность качества, недостижимую при строительстве исключительно на площадке.

Основания, фундаменты и инженерное обеспечение при возведении

Выбор типа фундамента для каркасного домика №52 производится на основе инженерно-геологических изысканий и данных о глубине промерзания грунта в районе Рязани, согласно требованиям СП 22.13330.2016 «Основания зданий и сооружений». Наиболее распространенным решением для малоэтажного деревянного строительства является использование винтовых свай или мелкозаглубленного ленточного фундамента. Применение свайного поля из металлических винтовых элементов позволяет минимизировать объем земляных работ и исключает влияние сил морозного пучения на опоры, что особенно актуально для пучинистых грунтов. Ростверк, связывающий оголовки свай, служит опорной плоскостью для монтажа нижней обвязки каркаса.

В проекте предусмотрены мероприятия по защите деревянных конструкций от биоповреждений и увлажнения, что соответствует указаниям СП 28.13330.2017 «Защита строительных конструкций от коррозии». Между фундаментом и деревянной обвязкой в обязательном порядке прокладывается слой рулонной гидроизоляции. Антисептирование нижних венцов обвязки и всех деревянных элементов, контактирующих с бетонными или металлическими поверхностями, производится составами глубокого проникновения. Для обеспечения нормативного срока службы здания (не менее 50 лет) конструкция цокольного перекрытия проектируется с учетом вентиляции подпольного пространства, предотвращающей накопление влаги.

Инженерные системы дома разрабатываются в строгом соответствии с требованиями пожарной безопасности (ФЗ №123 «Технический регламент о требованиях пожарной безопасности») и санитарно-эпидемиологическими нормами. Прокладка скрытой электропроводки внутри каркасных стен осуществляется в металлических рукавах или трубах из негорючих материалов, либо применяется кабель, не распространяющий горение. Установка распределительных коробок и розеток производится с соблюдением нормируемых зазоров от сгораемых конструкций. Система вентиляции, как естественная, так и принудительная, проектируется для обеспечения нормируемого воздухообмена, предписанного СП 55.13330.2016 для поддержания благоприятного микроклимата.

При организации строительства согласно СП 48.13330.2019 «Организация строительства» особое внимание уделяется входному контролю качества материалов и геодезической разбивке осей. Точность установки фундамента и выверка горизонтальности обвязки являются критическими факторами для дальнейшей сборки домокомплекта. Компания, осуществляющая постройку, обязана вести журнал работ и акты на скрытые работы, фиксируя ответственные этапы: антисептирование, узлы опирания балок, крепление стоек. Эти мероприятия гарантируют, что возведение будет выполнено с соблюдением всех технологических регламентов.

Организация строительства и стоимостные параметры предложения

Многие заказчики, просматривая каталог проектов и подбирая варианты для дачи или постоянного проживания, задаются вопросом о том, сколько стоит реализация того или иного эскиза. Стоимость строительства каркасного дома №52 формируется индивидуально и зависит от множества факторов: типа и сложности фундамента, выбранных отделочных материалов, архитектурных особенностей кровли (двускатной, четырехскатной или вальмовой), а также удаленности участка от производственной базы. Окончательная цена складывается после детального расчета сметной документации, где учитываются все конструктивные решения, заложенные в проекте. Прозрачный расчет позволяет заказчику понимать, из чего формируются расценки.

На итоговую стоимость «под ключ» влияет и выбор комплектации: будет ли это базовый, бюджетный вариант для сезонного проживания или тёплый, энергоэффективный дом для круглогодичного использования. Типовые проекты, такие как №52, проходят многократную апробацию, что снижает риски непредвиденных расходов при монтаже. Тем не менее, каждая строительная площадка имеет свои особенности, и любая, даже самая детальная схема, требует адаптации под конкретные условия. Поэтому прайс-лист носит ознакомительный характер, а точный расчет производится под каждый заказ.

Выбор профессионального подрядчика для возведения каркасника — ключевое решение. Организации, обладающие собственными производственными мощностями и штатными бригадами плотников, способны гарантировать качество на всех этапах. В отличие от разрозненных шабашников, такие фирмы несут полную ответственность за конечный результат, предоставляя гарантии на работы. Сборка домокомплекта квалифицированной бригадой под техническим надзором исключает грубые ошибки, ведущие к потере тепла или снижению несущей способности конструкций. Найти надежного производителя, который выполнит работы в соответствии с нормативами, — задача, требующая внимательного подхода.

Итоговая стоимость возведения включает не только цену материалов и оплату труда, но и логистику, использование спецтехники, подключение к инженерным сетям. Поэтому заказывать строительство целесообразно в компании, предлагающей комплексное обслуживание: от создания эскизного проекта до сдачи объекта «под ключ». Только так можно обеспечить соблюдение технологической дисциплины и соответствие готового сооружения утвержденной проектной документации. Правильно организованный процесс гарантирует, что ваш новый дом будет радовать вас долгие годы без необходимости дорогостоящих ремонтов и переделок.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевыми преимуществами такой фирмы являются: комплексное проектирование и выполнение работ под ключ, разработка нормативно обоснованных конструктивных решений, наличие собственных производственных мощностей и квалифицированных бригад, осуществление технического контроля на всех этапах, предоставление прозрачного расчета сметной документации и неукоснительное соблюдение регламентированных сроков строительства. Такой подход гарантирует высокое качество и надежность вашего будущего дома.
