№52. Одноэтажный дом из профилированного бруса 8х9

Архитектурно-конструктивные решения брусового дома №52 с эркером: типовые и индивидуальные проекты

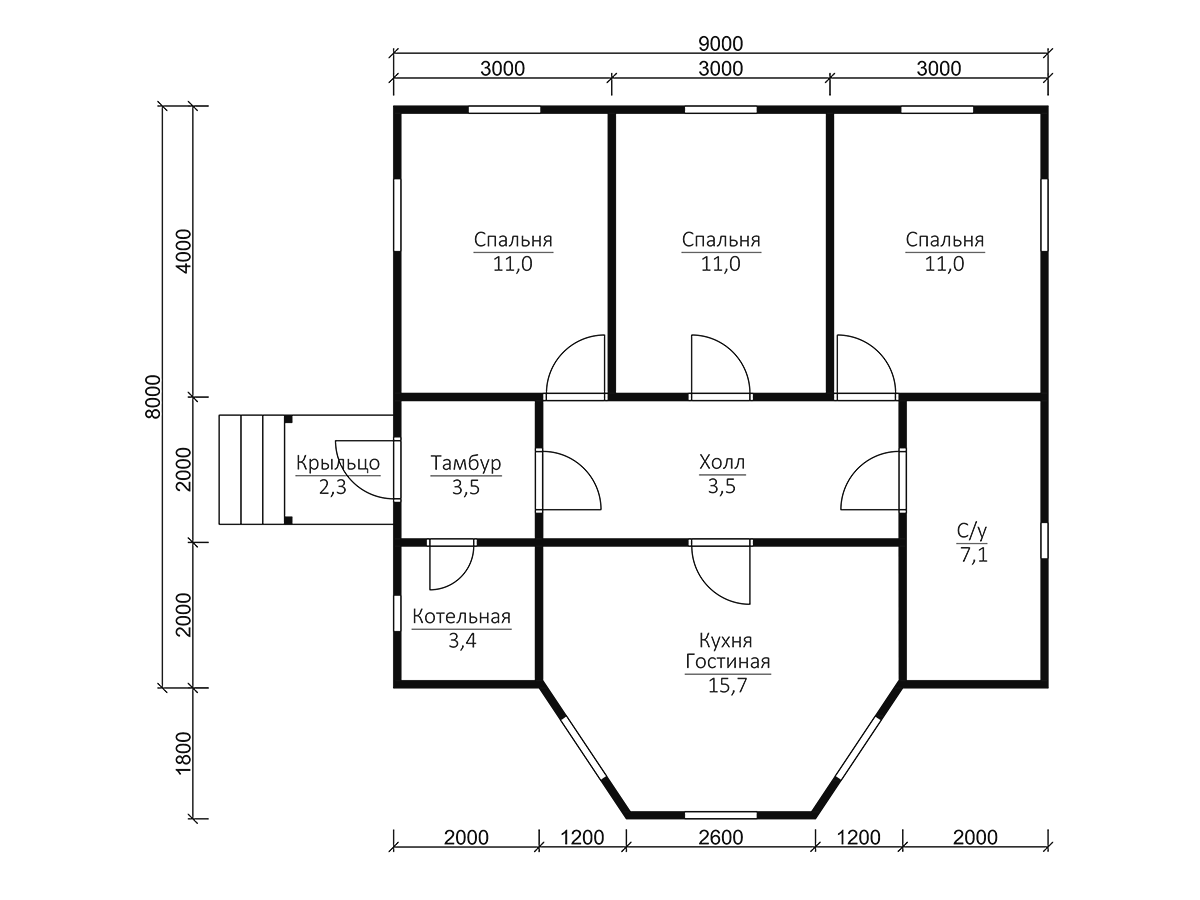

Проект №52 представляет собой отапливаемое здание размером 8х9 м из профилированного бруса камерной сушки, ориентированное на круглогодичное проживание. Согласно СП 55.13330.2016 «Дома жилые одноквартирные», такая планировка относится к категории малоэтажных жилых строений с нормативными требованиями по несущей способности и теплозащите. Эркер, выступающий за фасадную плоскость, увеличивает полезную площадь и формирует дополнительный световой проем, что соответствует рекомендациям СП 50.13330.2012 по инсоляции помещений. Конструкция эркера требует расчета консольных узлов и компенсации усадки брусового дома, что регламентируется разделом 9 СП 64.13330.2023 «Деревянные конструкции».

Использование профбруса естественной влажности или сухого бруса из зимнего леса принципиально влияет на геометрическую стабильность стен. Домокомплект №52 поставляется с пазами и шипами, выполненными по ГОСТ 30974-2002 «Соединения угловые деревянных брусовых и бревенчатых зданий». Для минимизации трещинообразования при эксплуатации применяется профилированный брус с компенсационными пропилами, что особенно важно для рязанского климатического района с перепадами температур. Авторские эскизные решения включают вальмовую крышу над эркером, что повышает снеговую нагрузку согласно СП 20.13330.2016 «Нагрузки и воздействия» (район III, вес снегового покрова 1,8 кПа).

Каталог типовых проектов компании содержит аналогичные планировки, но дом №52 выделяется нестандартным расположением эркерного узла с южной стороны. Такое решение обеспечивает энергоэффективность за счет пассивного солнечного нагрева, что согласуется с требованиями СП 50.13330.2012 по приведенному сопротивлению теплопередаче стен (не менее 3,2 м²·°С/Вт для деревянных конструкций). Чертеж узлов сопряжения бруса в эркере разработан с учетом СП 70.13330.2012 «Несущие и ограждающие конструкции», где указаны предельные деформации для консольных выпусков. Планировки помещений (гостиная-столовая с эркером, три спальни) соответствуют нормам площади для постоянного проживания семьи из 4-5 человек.

Для изготовления домокомплекта используется пиломатериал хвойных пород (сосна, ель) по ГОСТ 8486-86 «Пиломатериалы хвойных пород» сорт 0-1. Влажность профилированного бруса после камерной сушки не превышает 18%, что исключает внутренние напряжения при монтаже. Сравнение с брусом естественной влажности показывает снижение усадки с 5-7% до 1-1,5%, что позволяет выполнять чистовую отделку без длительного технологического перерыва. Прайс на аналогичные проекты варьируется в зависимости от объема ручной выборки чашек и сложности эркерного свеса, однако расчет итоговой сметы всегда индивидуален.

Фото реализованных объектов с эркерами подтверждают, что профилированный брус сохраняет геометрию при соблюдении СП 48.13330.2019 «Организация строительства». Схемы раскладки венцов и установка нагелей по ГОСТ 24454-80 «Пиломатериалы хвойных пород» гарантируют отсутствие перекосов. Компактные размеры 8х9 м позволяют отнести проект к категории небольших, но теплых и практичных зданий для загородного участка. Энергоэффективные решения (утепление межвенцовых швов джутом) снижают эксплуатационные расходы, что актуально для зимних домов.

Нормативное обоснование фундаментов и узлов сопряжений для зимнего леса и профбруса камерной сушки

Выбор типа фундамента для брусового дома №52 в Рязани определяется инженерно-геологическими условиями (суглинки, уровень грунтовых вод до 2,5 м) согласно СП 22.13330.2016 «Основания зданий и сооружений». Винтовые сваи диаметром 133 мм с длиной лопасти 350 мм погружаются до слоя несущего грунта на глубину 1,8-2,2 м, что исключает морозное пучение. Ростверк из бруса камерной сушки сечением 150х200 мм анкеруется к оголовкам по СП 70.13330, обеспечивая жесткую связь с надземной частью. Альтернативные варианты (мелкозаглубленная лента) требуют устройства дренажа и утепленной отмостки из-за пучинистых грунтов.

Узлы сопряжения стен с фундаментом и между собой проектируются с учетом усадки профилированного бруса, которая для сухого материала не превышает 1-1,5% (8-12 мм на этаж). Согласно СП 64.13330.2023, в угловых соединениях типа «ласточкин хвост» или «теплый угол» предусматриваются компенсационные зазоры 5-7 мм. Использование зимнего леса (заготовка в декабре-феврале) снижает риск биопоражений, поскольку содержание крахмала минимально — требование не зафиксировано в ГОСТ, но практикуется производителями. Бригада плотников при сборке домокомплекта обязана контролировать усилие затяжки шпилек (не менее 4 кН) согласно картам технологического процесса.

Для фиксации венцов в вертикальной плоскости применяются нагели из березы или дуба диаметром 25-30 мм по ГОСТ 30974. Шаг нагелей не более 1,5 м, а в зонах эркера и оконных проемов — 0,8 м. Такая расстановка предотвращает выпучивание бруса при усушке и соответствует СП 70.13330 «Несущие и ограждающие конструкции» (таблица 6.12). Проекты с эркером требуют дополнительных диагональных связей в углах выносной части, что моделируется в расчетной схеме как консольная балка с защемлением. Устройство деформационных швов в месте примыкания эркера к основному объему регламентировано СП 15.13330 (не входит в основной перечень, но учитывается).

Стоимость фундамента на винтовых сваях для дома 8х9 м рассчитывается исходя из количества опор (24-28 шт.), что дешевле монолитной плиты на 40-45%. Однако при заказе под ключ компания формирует расценки с учетом индивидуальных геологических изысканий. Монтаж свай выполняется бригадой с аттестацией по СП 48.13330, контроль вертикальности — теодолитом. Покраска металлических оголовков антикоррозийными составами (два слоя грунтовки ГФ-021) обязательна по ГОСТ 9.402. Для садовых и дачных домиков с периодическим отоплением фундамент на винтовых сваях предпочтительнее из-за минимального теплового взаимодействия с грунтом.

Организация, выполняющая строительство, должна предоставить эскизные планы узлов с указанием диаметров крепежа и допусков. Поиск надежного производителя домокомплектов из профилированного бруса камерной сушки часто начинается с изучения каталога реализованных объектов. Прайс на сборку фундамента и нижней обвязки включает доставку материалов, но не фиксирован — расценки корректируются при выявлении пучинистых включений. Экономичные решения (бюджетные сваи меньшего диаметра) недопустимы для жилых зданий согласно ФЗ №384 «Технический регламент о безопасности зданий».

Теплотехнические параметры ограждающих конструкций и расчет усадки профилированного бруса

Для обеспечения круглогодичного проживания в Рязанской области (ГСОП=5200 °C·сут) требуется сопротивление теплопередаче стен не менее 3,2 м²·°С/Вт. Профилированный брус сечением 200х200 мм из сосны (λ=0,18 Вт/(м·К) в сухом состоянии) обеспечивает R=1,11 м²·°С/Вт, что недостаточно по СП 50.13330.2012. Поэтому проект №52 предусматривает наружное утепление минераловатными плитами (λ=0,042) толщиной 100 мм с вентилируемым зазором. Комбинированная конструкция достигает R=2,9 м²·°С/Вт, что допустимо для деревянных зданий эконом-класса при условии герметизации стыков.

Брусовые дома из сухого бруса камерной сушки имеют усадку 1-1,5%, что позволяет монтировать оконные и дверные блоки в обсаду с зазором 20-30 мм. Согласно СП 64.13330, расчет деформаций ведется по модулю упругости древесины E=10000 МПа для класса прочности С24. Для проекта с эркером, где длина консоли достигает 1,2 м, прогиб под снеговой нагрузкой не должен превышать 1/250 пролета (4,8 мм). Теплые и энергоэффективные решения включают межвенцовый уплотнитель из льноджутового полотна (плотность 600 г/м²), который сжимается на 30-40% при усадке.

Влияние зимнего леса на теплопроводность: плотность древесины, заготовленной в период покоя, на 5-7% выше, что незначительно повышает λ. Однако стабильность геометрии такого профбруса при камерной сушке гарантирует отсутствие щелей после завершения усадки. Фото тепловизионного контроля готовых домов показывают, что мостики холода возникают только в угловых соединениях, если не применена схема «теплый угол» с потайным шипом. Популярные проекты с эркером требуют расчета дополнительных потерь через выступающую часть — коэффициент теплопередачи увеличивается на 15-20%.

Для малогабаритных домов площадью до 72 м² (8х9 без учета эркера) допускается уменьшение толщины бруса до 150 мм при условии утепления 150 мм ваты. Однако такие решения относятся к летним домикам или садовым постройкам, не предназначенным для постоянного проживания. Планировки с эркером часто выбирают для загородных жилых зданий, где важно визуальное расширение пространства. Компании, предлагающие недорогие домокомплекты из бруса естественной влажности, должны предупреждать о длительной усадке (до 12 месяцев) — это условие оговаривается в договоре подряда согласно Градостроительному кодексу РФ (статья 52).

Расчет тепловых потерь через кровлю с вальмовой крышей над эркером выполняется по СП 50.13330. Чердачное перекрытие утепляется базальтовой ватой (250 мм), а стропильная система из доски 50х200 мм с шагом 600 мм проверяется на прогиб. Для домов из профилированного бруса критически важна пароизоляция со стороны помещений (пленка с SD>10 м), иначе конденсат разрушает древесину. Покраска наружных стен атмосферостойкими составами (акрилатные лаки) продлевает срок службы до 25 лет. Заказ такого проекта требует предоставления актуальных расценок на утеплитель и крепеж, которые зависят от объемов поставки.

Организация строительства под ключ: от домокомплекта до кровли с вальмовой крышей

Строительство брусового дома №52 в Рязани включает несколько этапов, регламентированных СП 48.13330.2019. Первый этап — изготовление домокомплекта на производственной базе, где профилированный брус проходит камерную сушку до влажности 12-14% и фрезеровку пазов по чертежам. Производитель должен иметь сертификаты на пиломатериал по ГОСТ 24454 и технологические карты сборки. Доставка комплекта на участок осуществляется автопоездом с краном-манипулятором, а разгрузка — под контролем бригады плотников. Сборка стен занимает 7-10 дней при условии отсутствия осадков, что критично для удержания геометрии.

Монтаж эркерной части требует повышенной квалификации: угловые соединения на шпонках и металлических зубчатых пластинах проверяются по СП 70.13330. Установка перекрытий (балки 50х200 мм с шагом 600 мм) выполняется с антисептированием по ГОСТ 20022.0 (состав ХМ-11). Вальмовая крыша над основным объемом и двускатная над эркером сопрягаются с помощью ендовы, что повышает риск протечек. Устройство кровли из металлочерепицы (толщина 0,5 мм) с контробрешеткой 50х50 мм обеспечивает вентиляцию зазора. Согласно ФЗ №123 «Технический регламент о требованиях пожарной безопасности», деревянные конструкции обрабатываются антипиренами (группа огнезащиты I).

Для оконных проемов в эркере применяются усиленные обсады с компенсационным зазором на усадку. Использование сухого бруса позволяет сократить технологический перерыв между возведением коробки и чистовой отделкой до 2-3 месяцев (вместо 6-12 для естественной влажности). Покраска фасада выполняется после первичной усадки составами на алкидной основе, сохраняющими паропроницаемость. Компания, выполняющая работы под ключ, организует авторский надзор на всех этапах, включая геодезический контроль вертикальности стен (отклонение не более 5 мм на этаж по СП 70.13330).

Сметная документация формируется на основе проекта №52 с учетом индивидуальных пожеланий: замена кровельного материала, увеличение свесов, установка дополнительных окон. Расчет стоимости не может быть универсальным, так как влияют удаленность участка, необходимость подъездных путей и сезонные коэффициенты (зимний лес дороже на 10-15%). Однако прозрачная смета с поэтапной оплатой и фиксацией расценок в договоре — обязательное условие добросовестной организации. Для клиентов, ищущих недорогие варианты, предлагаются бюджетные серии домокомплектов из бруса камерной сушки меньшего сечения (150х150 мм) с последующим утеплением.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевые преимущества такой организации: комплексное проектирование и выполнение работ под ключ с соблюдением СП и ГОСТ; нормативно обоснованные конструктивные решения, исключающие перерасход материалов; собственные производственные мощности (камеры сушки, фрезерные линии) и штатные бригады плотников с допусками СРО; технический контроль на всех этапах (входной контроль пиломатериалов, промежуточная приемка узлов); прозрачный расчет сметной документации с детализацией каждой позиции; соблюдение регламентированных сроков строительства, зафиксированных в графике производства работ. Цена контракта определяется сложностью и объемом задач, особенностями конкретного участка и индивидуальными потребностями заказчика, что позволяет предложить оптимальное соотношение «качество-стоимость» без скрытых наценок.
